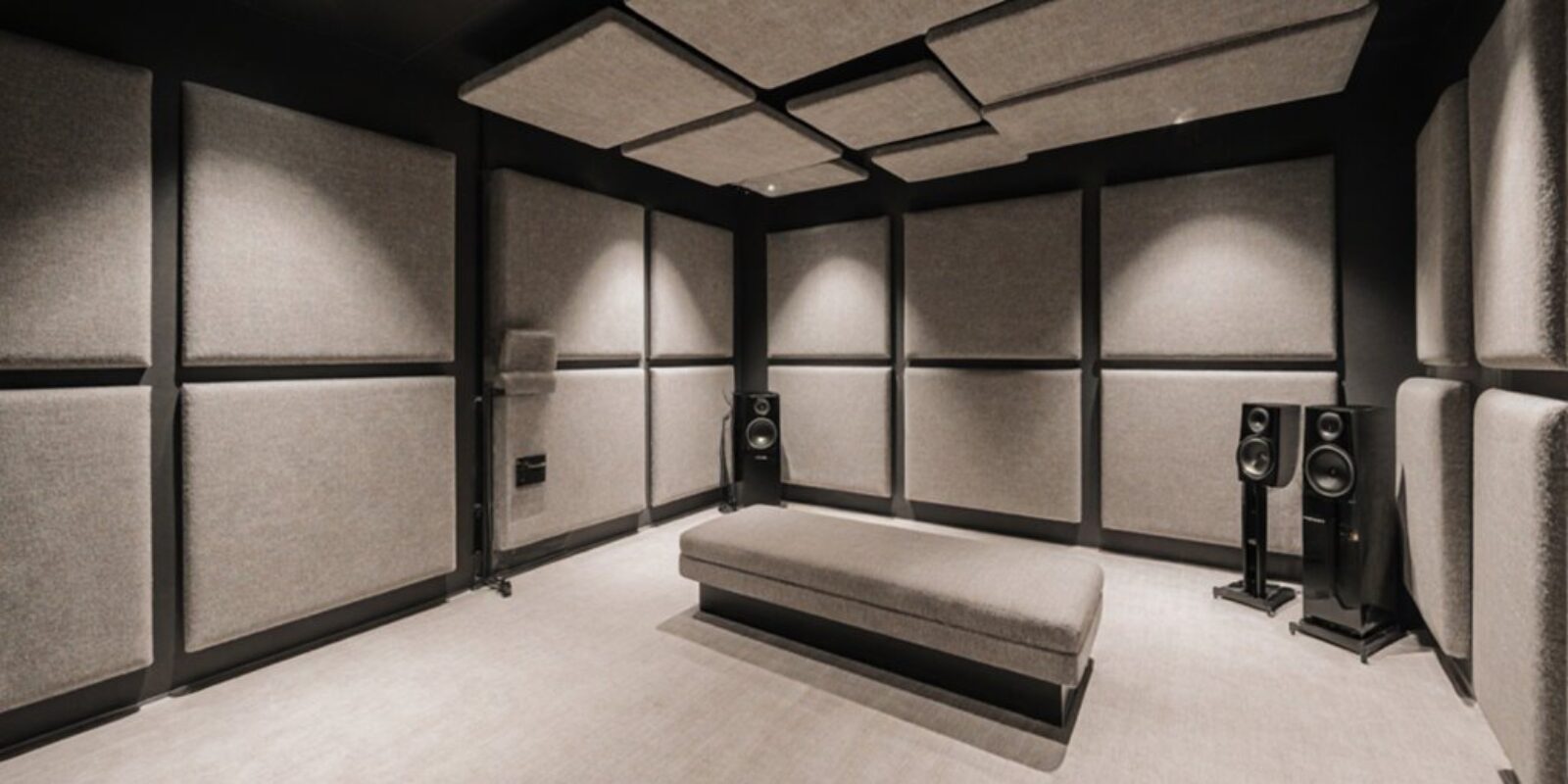

Die richtige Positionierung von Akustikpaneelen zielt zuerst auf die stärksten frühen Reflexionen, Nachhall, Echo und Bassaufbau ab. Paneele sollten symmetrisch an den Erstreflexionspunkten an Seitenwänden und Decken platziert werden, mithilfe von Spiegelgeometrie oder Messungen. Wandpaneele funktionieren am besten in der Nähe der Ohrhöhe im Sitzen, mit ausreichender Dicke, Abstand und Luftspalt. Vorderwände und vertikale Ecken benötigen häufig Breitbandabsorption oder Bassfallen. Freistehende Paneele und Akustikmöbel können flexible Zonen steuern, weitere Platzierungsdetails folgen.
Identifizieren Sie das größte Klangproblem des Raums
Vor dem Anbringen von Akustikpaneelen muss der dominante akustische Mangel des Raums durch Beobachtung, Hörtests und, wenn möglich, Messungen identifiziert werden. Die Beurteilung unterscheidet zwischen übermäßiger Nachhallzeit, diskretem Echo, Flatterecho, Tieffrequenzaufbau, Verlust der Sprachverständlichkeit oder lokalisierter Schallreflexion. Jeder Mangel erfordert eine andere Absorptionstiefe, Abdeckung und Verteilung; folglich kann der undifferenzierte Einsatz von Paneelen die Leistung verringern oder das Hauptproblem unverändert lassen.
Eine praktische Bewertung beginnt mit der Erfassung von Raumgeometrie, harten Oberflächen, Möbeldichte, Deckenhöhe und Asymmetrien. Klatschtests, gesprochene Passagen, rosa Rauschen oder aufgezeichnete Transienten machen das Abklingverhalten und wiederholte Reflexionen hörbar. Eine genauere Analyse verwendet Messsoftware, ein kalibriertes Mikrofon und Impulsantwortdaten, um Nachhallzeit, frühe Reflexionen und modale Unregelmäßigkeiten abzuschätzen. In der Raumakustik sollte der größte hörbare Mangel die Prioritäten bestimmen, nicht die visuelle Symmetrie. Wenn Stimmen hart klingen, kann das Problem in Mittel- und Hochfrequenzreflexionen liegen. Wenn Musik dröhnend klingt, kann modales Bassverhalten dominieren.
Beginnen Sie mit den Platzierungsbereichen mit der größten Wirkung
Die Behandlung sollte an Stellen beginnen, an denen frühe Reflexionen Abbildung, Klarheit und Frequenzbalance am stärksten beeinflussen. Erstreflexionspunkte, die Abdeckung der Vorderwand und die Platzierung von Deckenabsorbern erzielen typischerweise die höchste messbare Verbesserung pro Panel. Die Priorisierung dieser Zonen schafft eine kontrollierte akustische Grundlage, bevor sekundäre Flächen behandelt werden.
Erste Reflexionspunkte
Die effektivsten Ausgangspunkte für die Platzierung von Akustikpaneelen sind die Erstreflexionspunkte, an denen frühe Schallreflexionen von Lautsprechern oder Stimmen auf nahegelegene Raumbegrenzungen treffen, bevor sie die Hör- oder Aufnahmeposition erreichen. Diese Stellen beeinflussen Stereoabbildung, Sprachverständlichkeit und wahrgenommene Klarheit stark, da die reflektierte Energie wenige Millisekunden nach dem Direktschall eintrifft. Ihre Identifizierung hängt vom Verhalten von Schallwellen und vorhersehbaren Reflexionswinkeln ab: Der Einfallswinkel entspricht dem Reflexionswinkel. Mit der Spiegelmethode lassen sie sich an Seitenwänden oder Decken lokalisieren; wenn die Schallquelle von der Hörposition aus im Spiegel sichtbar wird, ist dieser Oberflächenpunkt akustisch kritisch. Dort installierte Paneele sollten über ausreichende Breitbandabsorption und genügend Fläche verfügen. Die Behandlung dieser Zonen reduziert Kammfiltereffekte, räumliche Verschmierung und übermäßige Helligkeit, ohne den gesamten Raum zu stark zu bedämpfen.
Abdeckung der Vorderwand
Die Abdeckung der Frontwand behandelt frühe Reflexionen und tieffrequente Aufbauten durch die Begrenzungsfläche hinter Lautsprechern oder vor einer Aufnahmeposition. Die Behandlung sollte die zentrale Zone zwischen und um die Lautsprecherachsen priorisieren, wo reflektierte Energie mit minimaler Verzögerung zurückkehrt und Abbildung, Tiefenstaffelung und tonale Balance verwischen kann. Anzahl und Dicke der Paneele hängen von den Wandabmessungen, dem Abstand der Lautsprecher und dem modalen Verhalten ab; größere Begrenzungsflächen erfordern häufig breitere breitbandige Absorption oder hybride Absorber-Diffusor-Anordnungen. In Regieräumen ist eine symmetrische Platzierung entscheidend, um die Stereoortung zu erhalten. In Sprach- oder Instrumentenaufnahmebereichen reduziert die Abdeckung hinter dem Performer Kammfiltereffekte und verbessert die Konsistenz der Aufnahme. Paneele sollten über die direkten Reflexionswege hinausreichen und nicht lediglich Geräte einrahmen. Ästhetische Überlegungen können Stofffarbe, Paneelabstände oder integrierte Layouts beeinflussen, aber akustische Symmetrie und Flächenabdeckung sollten die primären Kriterien bleiben.
Deckenwolken-Platzierung
Die Platzierung von Decken-Clouds sollte oberhalb der primären Hör- oder Aufnahmeposition beginnen, wo Boden-Decken-Reflexionen Kammfiltereffekte mit kurzer Verzögerung erzeugen und die Abbildungsstabilität, Sprachverständlichkeit und tonale Genauigkeit verringern. Die Cloud sollte die Zone der spiegelnden Reflexionen zwischen Lautsprechern und Ohren oder zwischen Schallquelle und Mikrofon abdecken, wobei ihre Kanten über die exakten Spiegelpunkte hinausreichen sollten. Die Abhängetiefe erhöht die Wirksamkeit im Tieftonbereich, indem ein Luftspalt hinter absorbierenden Paneelen entsteht, während starre Deckenmaterialien eine sorgfältige Montageentkopplung erfordern, um die Übertragung von Vibrationen zu verhindern. In Regieräumen sollte die Cloud symmetrisch zur Hörachse ausgerichtet sein; in Gesangs- oder Besprechungsbereichen sollte die Abdeckung die Sprechzone priorisieren. Wo Absorption den Raum überdämpfen würde, können Hybridpaneele poröse Absorption mit Schalldiffusion kombinieren, wodurch räumliche Energie erhalten bleibt und zugleich frühe vertikale Reflexionen reduziert werden.
Akustikpaneele an den Erstreflexionspunkten platzieren
Da frühe Reflexionen die Stereoabbildung und die tonale Genauigkeit stark beeinflussen, sollten Akustikpaneele an den Erstreflexionspunkten an den Seitenwänden, der Decke und manchmal auch an der Frontwand positioniert werden. Diese Punkte entstehen dort, wo der Schall eines Lautsprechers auf eine Begrenzungsfläche trifft und mit minimaler Verzögerung zur Hörposition reflektiert wird. Sie werden üblicherweise mit der Spiegelmethode lokalisiert: Ein Spiegel wird entlang der Wand bewegt, während eine Person an der Hörposition feststellt, an welchen Stellen jeder Lautsprecher sichtbar wird.
An diesen Stellen reduziert Schallabsorption Kammfiltereffekte, Verschiebungen der Klangabbildung und spektrale Verfärbungen. Die ausgewählten Paneelmaterialien sollten eine ausreichende Breitbandwirkung bieten, insbesondere im Mitteltonbereich, in dem Sprache, Gesang und Instrumente besonders empfindlich auf Reflexionsinterferenzen reagieren. Mineralwolle, Polyesterfaser oder speziell entwickelte Schaumstoffpaneele werden typischerweise anhand von Absorptionskoeffizienten, Dicke und dem Verhalten mit Luftspalt bewertet. Die Behandlung nur dieser kritischen Reflexionszonen erhält nützliche Raumenergie und verbessert zugleich Lokalisation, Klarheit und Übertragbarkeit auf verschiedene Wiedergabesysteme.
Höhe und Abstand des rechten Bedienfelds festlegen
Die Paneelhöhe sollte auf Ohrhöhe des Zuhörers ausgerichtet sein, um die relevanteste direkte und reflektierte Schallenergie abzufangen. Gleichmäßige vertikale und horizontale Abstände unterstützen eine einheitliche Absorption über den gesamten Behandlungsbereich. Diese Platzierungsparameter tragen dazu bei, eine vorhersehbare akustische Leistung aufrechtzuerhalten und ungleichmäßige Reflexionsmuster zu reduzieren.
Platzierung des Panels auf Ohrhöhe
Damit die Platzierung auf Ohrhöhe wirksam ist, sollten Akustikpaneele nahe der Höhe der Ohren der Zuhörenden in der primären Sitz- oder Arbeitsposition zentriert werden. Diese Ausrichtung zielt auf Erstreflexionszonen, in denen Sprache, Musik und Geräusche von Geräten direkt die Wahrnehmung erreichen. Die richtige Höhe verbessert die Schallabsorption ohne übermäßige Abdeckung, während die Paneelmaterialien den Frequenzgang und das Dämpfungsverhalten bestimmen.
- Messen Sie die Ohrhöhe im Sitzen, bevor Sie Wandpositionen markieren.
- Richten Sie den Mittelpunkt des Paneels an dieser Referenzhöhe aus.
- Verwenden Sie dickere Paneele, wenn eine Kontrolle des unteren Mittenbereichs erforderlich ist.
- Halten Sie die Ausrichtung konsistent mit den dominanten Reflexionspfaden.
- Überprüfen Sie die Platzierung durch Hörtests oder Impulsmessungen.
In Büros, Studios oder Wohnzimmern reduziert dieser Ansatz Kammfiltereffekte, scharfe Reflexionen und tonale Unausgewogenheit. Das Ergebnis ist eine kontrollierte Absorption in der für die Nutzerinnen und Nutzer wahrnehmungsrelevantesten vertikalen Zone.
Gleichmäßiger Panelabstand
Nachdem der korrekte Referenzpunkt auf Ohrhöhe festgelegt wurde, bestimmt der Abstand, wie gleichmäßig die Absorption über reflektierende Flächen verteilt wird. Paneele sollten mit gleichmäßigen Abständen angeordnet werden, um konzentrierte Absorptionszonen und unbehandelte reflektierende Bereiche zu vermeiden. Das erforderliche Intervall hängt von Raumabmessungen, Nachhallzeit, Wandsymmetrie und Paneeltypen ab, da dickere Breitbandabsorber möglicherweise weniger Positionen abdecken als dünnere dekorative Elemente. In Hörräumen unterstützt eine gleichmäßige Anordnung entlang der Erstreflexionsbereiche eine stabile Stereoabbildung; in Büros reduzieren wiederholte Module die Sprachansammlung in Arbeitsbereichen. Deckenlayouts sollten den Rasterungen der Einbauten folgen und gleichzeitig die akustische Abdeckung über aktiven Bereichen gewährleisten. Zu enge Abstände können eine Fläche überdämpfen, während zu große Lücken die Wirksamkeit der Behandlung verringern. Ästhetische Überlegungen beeinflussen die Ausrichtung, doch der visuelle Rhythmus sollte die akustische Kontinuität nicht überlagern, insbesondere dort, wo parallele Begrenzungsflächen starke Reflexionen erzeugen.
Akustikpaneele hinter den Lautsprechern positionieren
Platzieren Sie Akustikpaneele hinter den Lautsprechern, um frühe Reflexionen von der Frontwand zu reduzieren, die die räumliche Abbildung verschmieren, die tonale Balance verändern und Kammfiltereffekte erzeugen können. Die Platzierung hängt vom Abstrahlverhalten, dem Abstand zur Begrenzungsfläche und dem Absorptionsverhalten der gewählten Paneelmaterialien ab. Unterschiedliche Lautsprechertypen erfordern unterschiedliche Behandlungstiefen und Abdeckungsflächen.
- Platzieren Sie die Paneele direkt hinter der akustischen Achse jedes Lautsprechers und lassen Sie sie über die Gehäusebreite hinausreichen, um reflektierte Energie abzufangen.
- Verwenden Sie dickere Absorber, typischerweise 10–15 cm, wenn die Lautsprecher nahe an der Wand stehen und eine Anhebung im unteren Mitteltonbereich erkennbar ist.
- Achten Sie auf symmetrische Platzierung um die Mittellinie, um die Stereoortung und eine stabile Phantommitte zu erhalten.
- Lassen Sie bei rückseitig bassreflexabgestimmten Lautsprechern ausreichend Abstand, damit Luftstrom und Abstimmung nicht durch poröse Absorber behindert werden.
- Kombinieren Sie Absorption nur dann mit begrenzter Diffusion, wenn der Raum an anderer Stelle bereits über ausreichende breitbandige Kontrolle verfügt.
Der Installateur sollte die Ergebnisse durch Messungen und Hörtests überprüfen und die Paneelhöhe so anpassen, dass sie mit den Hochtöner- und Mittelton-Abstrahlbereichen übereinstimmt. Dies verhindert Überbedämpfung und verbessert gleichzeitig die Klarheit.
Verwenden Sie Deckenpaneele, um Reflexionen von oben zu kontrollieren
Montieren Sie Deckenpaneele über der Hörposition und zwischen den Lautsprechern und dem Hörer, um vertikale Erstreflexionen zu dämpfen, die die Bildschärfe, Sprachverständlichkeit und tonale Konsistenz beeinträchtigen. In der Analyse wird der Deckenreflexionspunkt durch Spiegelgeometrie oder Messung ermittelt und anschließend mit absorbierenden Paneelen abgedeckt, die so dimensioniert sind, dass sie den reflektierten Schallweg jedes Lautsprechers abfangen. Ein abgehängter Luftspalt erhöht die Effizienz im unteren Mitteltonbereich, während die Paneelfläche parallel zum Boden bleiben sollte, sofern nicht ausdrücklich Diffusion oder eine angewinkelte Umlenkung vorgesehen ist.
Im Vergleich zu harten Deckenmaterialien wie Beton, Gipskarton oder Holz reduzieren poröse Absorber die spekulare Energie und verkürzen das frühe Abklingen, ohne den Direktschall der Lautsprecher zu verändern. Wirksame Schallabsorption hängt von Dicke, Strömungswiderstand, Oberfläche und Montageabstand ab. In Regieräumen, Besprechungsräumen und Wohnräumen ist die Deckenbehandlung besonders wertvoll, wenn die Wandabdeckung durch Fenster, Regale oder Verkehrswege begrenzt ist, da Überkopfreflexionen trotz ihrer optischen Unauffälligkeit weiterhin wahrnehmungsrelevant bleiben.
Ecken behandeln, um Bassaufbau zu kontrollieren
Sobald Deckenreflexionen kontrolliert sind, bleibt das Tieftonverhalten oft weiterhin von Raumbegrenzungen dominiert, insbesondere dort, wo Wände und Decken aufeinandertreffen. Diese Zonen erzeugen Druckmaxima, die modale Resonanzen überbetonen, die Abklingzeit verlängern und die Bassdefinition verringern. Eine effektive Eckenplatzierung setzt direkt bei dieser Druckansammlung an.
- Behandeln Sie zuerst vertikale Ecken, da axiale Moden zwischen parallelen Wänden dort häufig Energie konzentrieren.
- Ergänzen Sie eine Behandlung der Decken-Wand-Ecken, wenn höhenbezogene Moden eine ungleichmäßige Tieftonwiedergabe verursachen.
- Verwenden Sie breitbandige Bassfallen mit ausreichender Dicke und Luftspalten, um die Absorption bis unter den oberen Bassbereich zu erweitern.
- Priorisieren Sie eine symmetrische Platzierung, damit die links-rechts-Basswiedergabe an der Hörposition ausgewogen bleibt.
- Überprüfen Sie die Ergebnisse mit Messungen, indem Sie Abklingzeiten und modale Peaks vor und nach der Behandlung vergleichen.
Bassfallen sollten nicht zufällig platziert werden; ihr Nutzen hängt von der Druckverteilung, der Nähe zu Begrenzungsflächen und dem modalen Verhalten ab. In kleinen Räumen führt die Behandlung mehrerer Ecken in der Regel zu einer gleichmäßigeren Wiedergabe, als Material an einem einzigen Ort zu konzentrieren. Richtig ausgeführte Eckenbehandlung strafft den Bass, verbessert die Übertragbarkeit und unterstützt eine klarere Wahrnehmung des Mittenbereichs.
Verwenden Sie freistehende Paneele und Akustikmöbel
Setzen Sie freistehende Paneele und Akustikmöbel ein, wenn eine feste Wand- oder Deckenbehandlung unpraktisch, unzureichend oder flexibel erforderlich ist. Mobile Absorber können an Reflexionspunkten, hinter Sitzplätzen, zwischen Arbeitsplätzen oder rund um temporäre Aufnahmebereiche positioniert werden. Ihre freistehende Konstruktion ermöglicht eine schnelle Umgestaltung, wenn sich Raumnutzung, Hörposition oder Standort der Geräuschquelle ändern.
Paneele sollten so dimensioniert und platziert werden, dass sie direkte Schallwege unterbrechen und gleichzeitig Verkehrsflächen und Sichtlinien erhalten bleiben. Hohe Elemente verbessern die Absorption im mittleren und hohen Frequenzbereich, indem sie die behandelte Oberfläche in Ohrhöhe vergrößern. Beidseitig absorbierende Oberflächen bieten nützliche Leistung in Großraumbereichen, Proberäumen und Mehrzweckräumen.
Akustikmöbel erweitern diesen Ansatz durch gepolsterte Trennwände, Hochlehnsitzmöbel, Akustikkabinen, Regale mit absorbierender Rückwand und Aufbewahrungselemente mit behandelten Flächen. Diese Elemente verbinden Raumplanung mit akustischer Vielseitigkeit und reduzieren Nachhall sowie Sprachübertragung ohne dauerhafte Installation. Bei der Auswahl sollten Absorptionswert, Stabilität, Reinigungsfähigkeit, Brandschutzklassifizierung sowie die Kompatibilität mit Innenraumgestaltung und betrieblichen Anforderungen berücksichtigt werden.
Vermeiden Sie häufige Fehler bei der Platzierung von Akustikpaneelen
Obwohl Akustikpaneele einfach zu installieren sind, kann schlechte Platzierung dazu führen, dass zentrale akustische Probleme ungelöst bleiben oder eine ungleichmäßige Raumreaktion entsteht. Effektive Anordnungen erfordern, dass Absorptionspositionen auf Reflexionswege, modales Verhalten, Paneelmaterial und Raumform abgestimmt werden. Eine zufällige Verteilung reduziert häufig Flatterechos, vernachlässigt jedoch Sprachverständlichkeit, Stereoabbildung oder tieffrequente Anhebungen.
- Paneele nur dort zu platzieren, wo sie symmetrisch aussehen, ohne die Erstreflexionspunkte zu prüfen, kann dazu führen, dass starke frühe Reflexionen unbehandelt bleiben.
- Eine Wand stark zu bedecken, während gegenüberliegende Flächen reflektierend bleiben, kann tonale Unausgewogenheit und einen instabilen Nachhallverlauf verursachen.
- Dünne Paneele in Ecken zu montieren und Basskontrolle zu erwarten, ignoriert Anforderungen an Tiefe, Dichte und Luftspalt.
- Paneele zu hoch, zu niedrig oder hinter Hindernissen zu installieren, reduziert die freiliegende Oberfläche und die Absorptionseffizienz.
- In unregelmäßigen Räumen identische Abstände zu verwenden, übersieht, wie die Raumform Schallenergie umlenkt und Reflexionszeiten verändert.
Ein kontrollierter Platzierungsplan sollte Messungen, Hörtests und schrittweise Anpassungen kombinieren, bevor die Paneele dauerhaft befestigt werden.
